详细说明

SZC-120

收藏
  • 商品说明

应变部采用工字截面,采样腹板上的剪切应变。具有良好的抗偏抗侧抗扭性能;精度高;多层灌胶,不锈钢波纹管密封可靠,耐腐蚀,抗冲击;表面镀层处理,光亮防锈;配用高质量电缆,可在各种恶劣工况下长期稳定工作。为适应用户多种需要,可提供不同的承载结构。适用于各种工况恶劣的称重场合、皮带称以及其他电子衡器。可与Z6和MTB传感器互换。

量程范围(Scaling Range [Kg]):10,20,30,50,100, 150,200,500,1000

准确度等级(Accuracy Degree):0.02(C3级)

材质(Material): 合金结构钢

技术指标(Technical Specification):

技术参数 Technical parameter

单位 Unit

技术指标 Specification

输出灵敏系数Sensitivity

mV/V

2±0.01

非线性Nonlinearly

% F.S

0.02

重复性Repeatability

% F.S

0.01

滞后Hysteresis

% F.S

0.02

蠕变Creep(30min)

% F.S

0.02

零点输出Zero balance

% F.S

±1

零点温漂Temp. Effect on zero signal

% F.S /10℃

0.02

灵敏系数温漂Temp. Effect on sensitivity

% F.S /10℃

0.02

温度补偿范围Temp. Compensation range

-10 ~ +55

安全温度范围Safe temp. range

-20 ~ +70

输出阻抗Output resistance

Ω

350±3

输入阻抗Input resistance

Ω

385±10

绝缘电阻Insulation resistance

>5000

推荐激励电压Nominal excitation voltage

V DC/AC

10

最大激励电压Max. Excitation voltage

V DC/AC

16

安全过载Safe load limit

% F.S

150

极限过载Breaking load

% F.S

300

电缆长度Cable length

m(四芯屏蔽电缆)

3

电缆接线标识(Cable Color): 红——输入(+);黑/兰——输入(-);绿——输出(+);白——输出(-)。

                            Red—Input(+);Black/Blue—Input(-);Green—Output(+);White—Output(-)

其他说明(Note):可按用户要求量程和外形尺寸供货。

We can supply according to scaling range and shape dimension required by users.

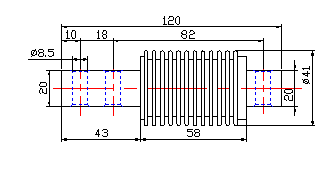

尺寸参数:



×
