起重量安全限制器设置:提升&停车行业

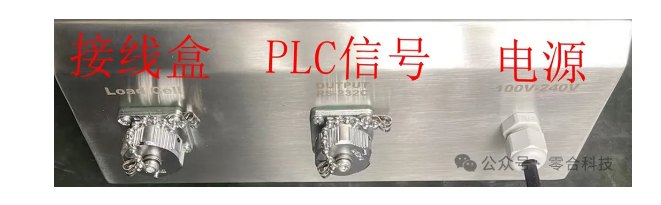

仪表有3个接口,其中电源接口可以根据现场需要剪掉插头,按照接线形式供电;其余2个插头我司提供相关接头及配线(出厂接头和线是接好的);

接线盒接头接线说明(5孔)

1脚:+E---红线;2脚:+S---绿线;3脚:- S---白线;4脚:- E---黑线;5脚:GND---接地;
出厂插头已接好线,下单时需要告知线缆长度;

PLC接头接线说明(7孔)

出厂配线,现场只需根据下面颜色接到PLC处,下面是出厂颜色与针脚配对编号:
红-1;黑-2;绿-5;白-6;1和5为公共端

注:如果需要通讯,下单前需告知通讯方式;

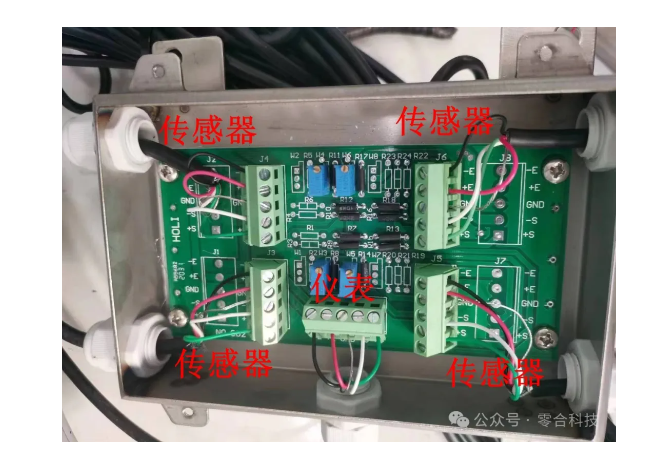

接线盒内部接线方式,注意中间接头需要接仪表,不能搞混



起重量安全限制器主要作用是超重报警,我们仪表一共有2路报警可以设置,其中一路作为预报警,另一路是报警;因此在整个使用过程中不需要仪表和PLC进行通讯连接,只需要反馈信号即可;


标定流程注意事项1

如果现场需要进行通讯,请先通讯完成之后再进行标定流程;

标定流程注意事项2

标定,参数设置的开机方式需要注意,开机方式不正确,则无法进行标定;

标定流程注意事项3

设置参数中〖AUtP00〗,00需要改成50更适合提升&停车行业使用;


标定流程注意事项4

进入标定流程时,秤盘(载货台,车板)不能有振动,或者人站在上面操作;且砝码重量最好取货物重量的20%以上(建议),停车行业最好直接将车子开上去(车子重量网上可查);

标定流程注意事项5

标定流程进入最后输入砝码重量的时候需要等〖︼〗称重稳定灯亮,这样输入砝码才有效;

上下限报警设置注意事项


上下限分为4组数据:A,B,C,D;A和B是一个继电器开关量,A为报警起始重量B为终点重量(数据可以设置的大些(99999));如果需要预报警:C设置成所需预报警的重量,D设置成预报警的重量上限(不能超过A的值)。
